A SPH Engineering é fornecedora de soluções de software UAV, serviços de integração, consultoria e desenvolvimento personalizado para a indústria de drones.
Suas inovações suportam UAVs de diferentes fabricantes e tecnologias avançadas de drones para levantamento, coleta de dados e entretenimento.
Fundada em 2013 na Letônia (UE), a empresa possui uma rede global de clientes e parceiros em mais de 150 países, em uma ampla gama de áreas, incluindo ambiental, arqueológica, engenharia e mineração, agrícola e biológica.
A empresa mantém 04 linhas de negócios:
-
UgCS - tecnologia de software de planejamento de missão e controle de voo;
-
Sistemas Integrados UgCS - sistemas integrados aerotransportados com sensores de diversos fabricantes;
-
Drone Show Software - uma tecnologia para gerenciar voos de enxames de drones;
-
SPH Consulting & Development - serviços baseados em conhecimento para implementar, integrar e desenvolver tecnologias para a indústria de drones.
A IATEC Plant Solutions agora pode compartilhar sua vasta experiência na aplicação de UAVs para ajudar seus clientes a selecionar, personalizar, comprar e manter toda a gama de produtos SPH Engineering - UgCS e UgCS Integrated Systems.
ECHO-SOUNDER
O sistema de drone integrado para batimetria consiste em um drone (UAV) integrado ao ECHO-SOUNDER:
-
Levantamento Batimétrico Aerotransportado;
-
10x mais rápido e 2x econômico;
-
Dados de batimetria perfeitos de águas costeiras e interiores;
-
Drone equipado com ECHO-SOUNDER é a melhor solução especialmente para áreas de difícil acesso, ambientes inseguros ou perigosos.
![Sem título1.png](https://static.wixstatic.com/media/b9bdd5_1cee117f6c3d47649c3e7a974921eb8d~mv2.png/v1/fill/w_68,h_8,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/Sem%20t%C3%ADtulo1.png)
![03-IATECPS - ECHO SOUNDER - UAV M210 M300 M600.png](https://static.wixstatic.com/media/b9bdd5_df0589d36d244fea82e36bd4c0d65ae2~mv2.png/v1/fill/w_65,h_34,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/03-IATECPS%20-%20ECHO%20SOUNDER%20-%20%20UAV%20M210%20M300%20M600.png)
BENEFÍCIOS
Implante em qualquer lugar:
Ideal para locais de difícil acesso (litorais íngremes, poços de mineração, águas rasas, obstáculos de terreno), bem como águas de lagoas, lagos e canais. Não há necessidade de um amplo ponto de entrada na água para implantação/recuperação. Locais não acessíveis a pé podem ser alcançados por drone;
Economizar tempo:
Adquira dados 10 vezes mais rápido em comparação aos métodos tradicionais devido ao fácil transporte e rápida implantação;
Medidas precisas:
O posicionamento preciso do drone ao seguir as rotas de pesquisa e a capacidade de voar a uma velocidade constante e baixas altitudes especificadas resultam em medições de alta precisão.
SENSORES COMPATÍVEIS
A escolha do sensor é baseada em suas capacidades técnicas e condições ambientais:
![10-IATECPS - ECHO SOUNDER - UAV M210 M300 M600 - Sensor Tabela.png](https://static.wixstatic.com/media/b9bdd5_710c6a665d704adeb82157df09bb9400~mv2.png/v1/fill/w_58,h_53,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/10-IATECPS%20-%20ECHO%20SOUNDER%20-%20%20UAV%20M210%20M300%20M600%20-%20Sensor%20Tabela.png)
APLICAÇÕES BATIMETRIA
Mapeamento de profundidades de água e sedimentos antes de dragagem e limpeza em lagoas rasas ou de algas marinhas, lagos, rios e canais;
Perfilamento de fundo de rios e lagos para investigações científicas e monitoramento ambiental;
Mapeamento de enchentes;
Inspeções subaquáticas para obras de engenharia (travessias de pontes ou tubulações);
Mapeamento dos sedimentos das lagoas de oxidação e rejeitos;
Medições de volume de lodo em lagoas de estabilização de resíduos.
![06-IATECPS - ECHO SOUNDER - UAV M210 M300 M600 - Aplicações ECHO-SOUNDER.png](https://static.wixstatic.com/media/b9bdd5_b64eb9c22e1240c9a0044f4df72038a5~mv2.png/v1/fill/w_71,h_51,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/06-IATECPS%20-%20ECHO%20SOUNDER%20-%20%20UAV%20M210%20M300%20M600%20-%20Aplica%C3%A7%C3%B5es%20ECHO-SOUNDER.png)
![07-IATECPS - ECHO SOUNDER - UAV M210 M300 M600Como funciona ECHO-SOUNDER.png](https://static.wixstatic.com/media/b9bdd5_0c235e282e574452a19645611c2511a8~mv2.png/v1/fill/w_71,h_46,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/07-IATECPS%20-%20ECHO%20SOUNDER%20-%20%20UAV%20M210%20M300%20M600Como%20funciona%20ECHO-SOUNDER.png)
DRONES E PILOTOS AUTOMÁTICOS SUPORTADOS
![09-IATECPS - ECHO SOUNDER - UAV M210 M300 M600 - Compatível com Drones.png](https://static.wixstatic.com/media/b9bdd5_ee19d78b96474566a571048451b0797b~mv2.png/v1/fill/w_70,h_50,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/09-IATECPS%20-%20ECHO%20SOUNDER%20-%20%20UAV%20M210%20M300%20M600%20-%20Compat%C3%ADvel%20com%20Drones.png)
GPR - GROUND PENETRATING RADAR
GPR (radar de penetração no solo) + o sistema integrado de drones permite ver através da superfície do solo, gelo, rochas, água doce em ambientes inseguros e perigosos sem comprometer a segurança do pessoal, fornecendo uma solução adicional para levantamentos mais eficientes.
POR QUE USAR GPR COM DRONE?
Tempo-eficiente: Adquira dados mais rapidamente em comparação com métodos tradicionais;
Precisão: Os sistemas de posicionamento preciso e telêmetro do Drone resultam em medições de alta precisão;
Custo-benefício: pesquisas de UAV são mais econômicas em comparação com voos tripulados;
Maior segurança da equipe: O sistema integrado pode ser usado em ambientes inseguros e perigosos sem comprometer a segurança da equipe;
Voo automatizado: Drone garante maior precisão no seguimento de linhas de pesquisa graças ao GPS embutido e modo de voo automatizado;
Acessibilidade: Local não acessível a pé pode ser alcançado por drone.
APLICAÇÕES E ESPECIFICAÇÕES
![103-IATECPS - ECHO SOUNDER - UAV M210 M300 M600.png](https://static.wixstatic.com/media/b9bdd5_9f662d2c88544e699dc2a57abe089413~mv2.png/v1/fill/w_71,h_46,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/103-IATECPS%20-%20ECHO%20SOUNDER%20-%20%20UAV%20M210%20M300%20M600.png)
![01-IATECPS - GPR - UAV M210 M300 M600.jpg](https://static.wixstatic.com/media/b9bdd5_a71b44c78359416e952f3f39189b3622~mv2.jpg/v1/fill/w_93,h_124,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/01-IATECPS%20-%20GPR%20-%20UAV%20M210%20M300%20M600.jpg)
Componentes do sistema:
1. GPR de baixa ou alta frequência (foto – Cobra SE-150, frequência central 124 MHz);
2. Computador de bordo UgCS SkyHub: atua como registrador de dados para GPR e gerencia o voo em baixa altitude no modo True Terrain-Following;
3. Altímetro de radar: usado para medir a distância até a superfície do solo;
4. Software de bordo do UgCS SkyHub para gerenciar o voo, registrar dados e fornecer dados do sensor em tempo real para o solo;
5. UgCS – Software Universal de Controle de Terra para planejar e executar missões de drones;
6. Aplicativo UgCS Custom Payload Monitor, aplicativo adicional especial para UgCS para controlar voo de baixa altitude no modo True Terrain-Following e receber dados GPR em tempo real;
7. Drones padrão como DJI M600 PRO são recomendados para pesquisas de pequena e média escala. Para pesquisas em grande escala, drones com sistema de propulsão híbrido proporcionarão melhor produtividade;
8. O software recomendado para processamento de dados GPR é Prism 2 ou UgCS GeoHammer;
9. Componente opcional: Receptor RTK/PPK GNSS no drone para georreferenciar os dados com precisão em nível de cm.
Cenários de aplicação:
• Busca de objetos pequenos (GPR de alta frequência);
• Glaciologia, perfil de espessura de neve/gelo;
• Estratigrafia geológica e levantamentos geotécnicos;
• Localização de infraestruturas subterrâneas (tubos e cabos);
• Arqueologia;
• Forense;
• Mineração e pedreiras.
Radar de penetração no solo - GPR kit tem como objetivo localizar objetos subterrâneos, explorar camadas do solo, para fins de batimetria.
Componentes:
• Dispositivo SkyHub com True Terrain Follow Kit;
• GPR de baixa ou alta frequência;
• Cabos.
![Sem título1.png](https://static.wixstatic.com/media/b9bdd5_e306c19a4aae41018f2c2057e91aca3d~mv2.png/v1/fill/w_87,h_75,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/Sem%20t%C3%ADtulo1.png)
Low Frequency GPR - Radarteam Cobra
O Low Frequency GPR é mais apropriado para detectar objetos grandes, perfil do solo, batimetria. É caracterizada por maior profundidade de penetração e maiores dimensões de objetos detectáveis.
ESPECIFICAÇÕES:
-
Frequência central: 80 - 124 MHz;
-
Faixa de frequência: 20 a 140 MHz - 20 a 280 MHz;
-
Largura de banda: 120MHz - 260MHz;
-
Dimensões (L × L × H): 139x15x21cm - 92x22x22cm;
-
Peso: 4,9 Kg - 4,6 Kg.
![Sem título2.png](https://static.wixstatic.com/media/b9bdd5_00272d41cecd430083873c4f9be84281~mv2.png/v1/fill/w_90,h_78,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/Sem%20t%C3%ADtulo2.png)

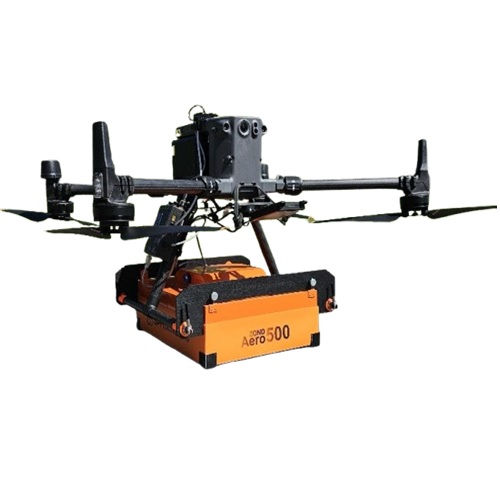

High Frequency GPR - RadSys Zond
High Frequency GPR caracteriza-se pelo aumento da resolução permitindo detectar objetos menores. Além disso, é mais compacto e leve. A desvantagem é a menor profundidade de penetração. O High Frequency GPR é ideal para detecção de objetos pequenos, perfil do solo da camada superficial.
ESPECIFICAÇÕES:
-
Frequência central: 1000 - 500 MHz;
-
Faixa de frequência: 600 a 1300 MHz - 200 a 900 MHz;
-
Largura de banda: 700MHz - 800MHz;
-
Dimensões (L × W × H): 41x31x18 cm - 41x31 x 18 cm;
-
Peso: 3,2 Kg - 3,2 Kg.
![10-IATECPS - GPR - UAV M210 M300 M600.png](https://static.wixstatic.com/media/b9bdd5_e6af3c5526c24588a189a22cc36bc7bb~mv2.png/v1/fill/w_77,h_80,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/10-IATECPS%20-%20GPR%20-%20UAV%20M210%20M300%20M600.png)

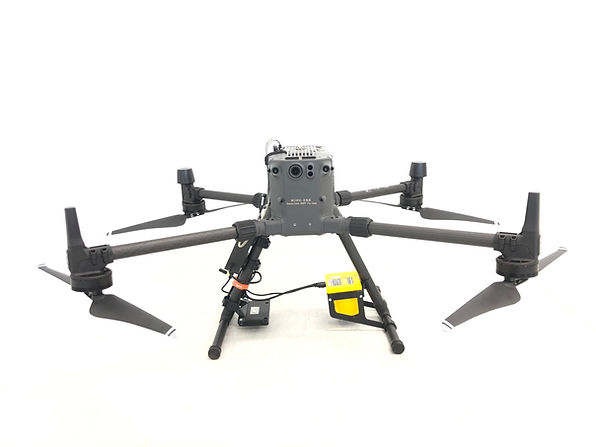

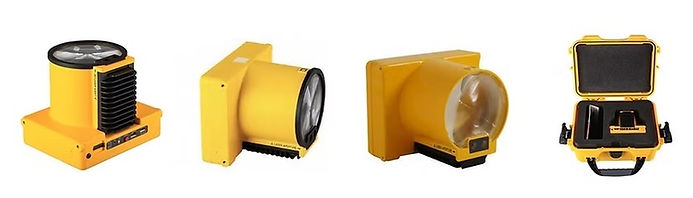

LASER FALCON - Methane Detector
LASER FALCON + Detector remoto de vazamento de metano baseado em drone.
Dados em tempo real ao seu alcance.
Use detector de metano remoto + sistema integrado de drone para pesquisas de gasodutos de gás natural, inspeções de tanques, monitoramento de emissões de aterros sanitários, testes de poços de gás e auditorias de segurança de plantas.
![17-IATECPS - LASER FALCON Methane Detector - UAV M210 M300 M600.png](https://static.wixstatic.com/media/b9bdd5_cbafbc6a5c9946ddac799d79a04805e9~mv2.png/v1/fill/w_81,h_26,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/17-IATECPS%20-%20LASER%20FALCON%20Methane%20Detector%20-%20UAV%20M210%20M300%20M600.png)
BENEFÍCIOS
-
Eficiência: Supera a pesquisa de pé em 5x vezes;
-
Precisão: Vazamentos detectados são referenciados a coordenadas GPS (GPS RTK de alta fidelidade também são suportados);
-
Maior segurança: Aplicável em ambientes inseguros e perigosos sem comprometer a segurança do pessoal ou do equipamento;
-
Automação: Pesquisas totalmente automatizadas e repetíveis;
-
Precisão: O FALCON LASER Methane Detector é sensível apenas ao metano, portanto não são possíveis leituras falsas de outros gases;
-
Relatórios: Totalmente automatizados.
APLICAÇÕES E ESPECIFICAÇÕES
![12-IATECPS - UgCS - LASER FALCON Methane Detector - UAV M210 M300 M600.png](https://static.wixstatic.com/media/b9bdd5_3c70649635c9465688daa953db9d5d57~mv2.png/v1/fill/w_71,h_37,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/12-IATECPS%20-%20UgCS%20-%20LASER%20FALCON%20Methane%20Detector%20-%20UAV%20M210%20M300%20M600.png)
-
Alta sensibilidade: Os limites de detecção são de 1 a 50.000 ppm × m dentro de 20 m de distância;
-
Alcance de transmissão: A transmissão de dados é habilitada dentro de 5 km de distância;
-
Taxa de pesquisa: Tempo de voo de até 25 minutos cobrindo área 5x maior do que a pé;
-
Seguimento de terreno: mapas 3D de UgCS permitem planejar missões de voo no modo de acompanhamento de terreno. Adicionar UgCS SkyHub e um altímetro ao sistema permitirá voar no modo True Terrain Follow.
Cenários de aplicação:
• Indústria de laticínios;
• Indústria de aterros sanitários;
• Conformidade da qualidade do ar por Consultoria Ambiental;
• Empresas de Serviços de Detecção e Reparo de Vazamentos;
• Prestadores de serviços de drones;
• Fornecedores de petróleo e gás.
DRONES SUPORTADOS
É compatível com DJI M300, M210/M210 v2 ou UAV personalizado baseado no controlador de voo DJI A3, M600/M600 Pro .
DJI M600 oferece tempo de voo estendido e um alcance de transmissão de dados de 5 quilômetros.
DJI M300, possui melhor resistência, maior peso de decolagem e maior segurança, enquanto ainda é compacto e portátil. Novas montagens cuidadosamente projetadas para UgCS SkyHub e Falcon permitem usar câmeras como DJI H20 e H20T com o detector de metano.

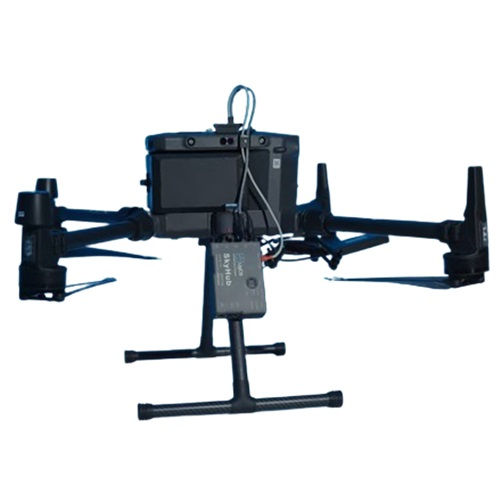

SKYHUB V.3
O UgCS SKYHUB V.3 é um computador de bordo projetado para aprimorar os recursos de UAVs comerciais prontos para uso industrial e para oferecer suporte à integração de diversos sensores.
UgCS SKYHUB V.3 registra geograficamente dados de vários sensores como GPR, altímetro, magnetômetro e detector de metano.
![18-IATECPS - UgCS - SKYHUB V3 - UAV M210 M300 M600.png](https://static.wixstatic.com/media/b9bdd5_8e9f089e89e44c3a881e66fcb36db9fa~mv2.png/v1/fill/w_79,h_16,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/18-IATECPS%20-%20UgCS%20-%20SKYHUB%20V3%20-%20UAV%20M210%20M300%20M600.png)
![16-IATECPS - UgCS - SKYHUB V3 - UAV M210 M300 M600.png](https://static.wixstatic.com/media/b9bdd5_e738004286054285bd8301ba104023ea~mv2.png/v1/fill/w_63,h_13,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/16-IATECPS%20-%20UgCS%20-%20SKYHUB%20V3%20-%20UAV%20M210%20M300%20M600.png)
BENEFÍCIOS
-
UgCS SKYHUB V.3 elimina a necessidade de ter uma bateria separada ou circuito de alimentação para os sensores. Todo conector com portas de comunicação possui pinos com +5V e +12V cobrindo 99% dos requisitos de alimentação dos sensores;
-
Um conector de alimentação adicional é configurável e pode produzir 9, 12, 15, 18V com carga máxima de 5A.
![19-IATECPS - UgCS - SKYHUB V3 - UAV M210 M300 M600.png](https://static.wixstatic.com/media/b9bdd5_aa8a3141cf8b46c68ff4d2c96a22ea2c~mv2.png/v1/fill/w_79,h_16,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/19-IATECPS%20-%20UgCS%20-%20SKYHUB%20V3%20-%20UAV%20M210%20M300%20M600.png)
APLICAÇÕES E ESPECIFICAÇÕES
![10-IATECPS - UgCS - SKYHUB V3 - UAV M210 M300 M600.png](https://static.wixstatic.com/media/b9bdd5_861041f4d35f47ae8482deb9a265f4a6~mv2.png/v1/fill/w_71,h_40,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/10-IATECPS%20-%20UgCS%20-%20SKYHUB%20V3%20-%20UAV%20M210%20M300%20M600.png)
Integração de carga útil personalizada com drone;
Cenários avançados de controle de voo UAV;
Usando drones em um ambiente adverso.
Características:
Interfaces externas totalmente isoladas e protegidas contra ESD;
Conectores confiáveis e convenientes com trava, ideais para aplicações aéreas;
Potência de saída selecionável (9 V / 12 V / 15 V /18 V) com função de desligamento para conexão de carga útil;
Passagem de energia do drone para cargas externas;
3 × UART / 1 x RS-232 / 1 x UART / RS-232 combinado / 2 × interfaces USB / Ethernet / Wi-Fi / Bluetooth;
4 pares de pinos GPIO para entrada/saída de uso geral;
Proteção contra polaridade inversa da alimentação de entrada;
Faixa de temperatura de operação estendida de -25°C a +50°C.
DRONES SUPORTADOS
Drones compatíveis:
-
DJI M210 / M210 V2;
-
DJI M600/M600Pro;
-
DJI M300RTK;
-
Quadros personalizados baseados no controlador de voo DJI A3.
![14-IATECPS - UgCS - SKYHUB V3 - UAV M210 M300 M600.png](https://static.wixstatic.com/media/b9bdd5_2c934143fc664dd09b6f71c21206fe71~mv2.png/v1/fill/w_69,h_38,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/14-IATECPS%20-%20UgCS%20-%20SKYHUB%20V3%20-%20UAV%20M210%20M300%20M600.png)
UgCS PRO
UgCS PRO - Software de Planejamento e Controle de Voo Drone da SPH Engenharia.
APLICAÇÕES E ESPECIFICAÇÕES
-
FOTOGRAMETRIA:
-
LIDAR:
-
VARREDURA VERTICAL:
-
PESQUISAS MAGNÉTICAS E OUTRAS DE BAIXA ALTITUDE:
-
TRANSMISSÃO DE VÍDEO COM TAG GEOGRÁFICA:
-
INSPEÇÕES DO PAINEL SOLAR FV:
-
INSPEÇÕES DA LINHA DE ENERGIA:
-
PESQUISAS GRP-DRONE:
![03-IATECPS - UgCS - UgCS PRO (Lic. Perpétuo) - UAV M200 M210 M300 M600.png](https://static.wixstatic.com/media/b9bdd5_1e1ea98e66b7413fbbff219c1cf91112~mv2.png/v1/fill/w_120,h_70,al_c,q_85,usm_0.66_1.00_0.01,blur_2,enc_auto/03-IATECPS%20-%20UgCS%20-%20UgCS%20PRO%20(Lic_%20Perp%C3%A9tuo)%20-%20UAV%20M200%20M210%20M300%20M600.png)
-
GERENCIAMENTO E CONTROLE DE MULTI-DRONE SINCRONIZADO:
![00-IATECPS - UgCS - UgCS PRO (Lic. Perpétuo) - UAV M200 M210 M300 M600.jpg](https://static.wixstatic.com/media/b9bdd5_0b78311ba6ce40a087a2efe6be9ba84d~mv2.jpg/v1/fill/w_115,h_104,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/00-IATECPS%20-%20UgCS%20-%20UgCS%20PRO%20(Lic_%20Perp%C3%A9tuo)%20-%20UAV%20M200%20M210%20M300%20M600.jpg)
